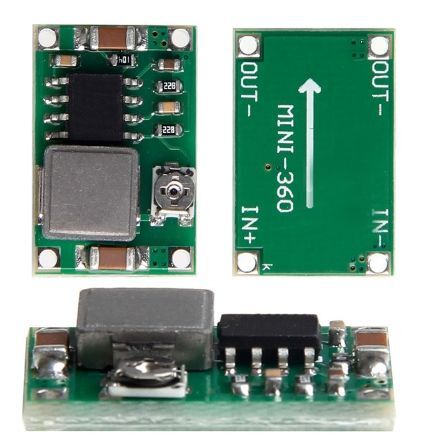

Mini-360 (MH-Mini-360/DSN-Mini-360/HX-Mini-360) — это импульсный регулируемый понижающий DC-DC стабилизатор напряжения с высоким КПД (до 96%). Построен модуль на чипе MP2307 (MP2307DN). Преобразователь Mini-360 способен работать с подаваемым напряжением от 4.75 до 23 В. Благодаря высокой частоте переключения (340 КГц) позволяет получить большой ток в нагрузке (до 1.8А постоянно, до 3А кратковременно) при малых размерах преобразователя. Пульсация сигнала на выходе без нагрузки составляет менее 30 мВ. При установке токов, близких к максимальному значению, и долговременной работе с такими значениями следует дополнительно установить радиатор.
Компактный переменный резистор позволяет настроить требуемое выходное напряжение с шагом ±2.5%, а максимальная разница между выходом и входом по напряжению не должна превышать 15 В. Защиты от переполюсовки нет, но если потребуется, можно установить на входе диод Шоттки. Есть защита от перегрева, которая отключает модуль при достижении 160 °C.

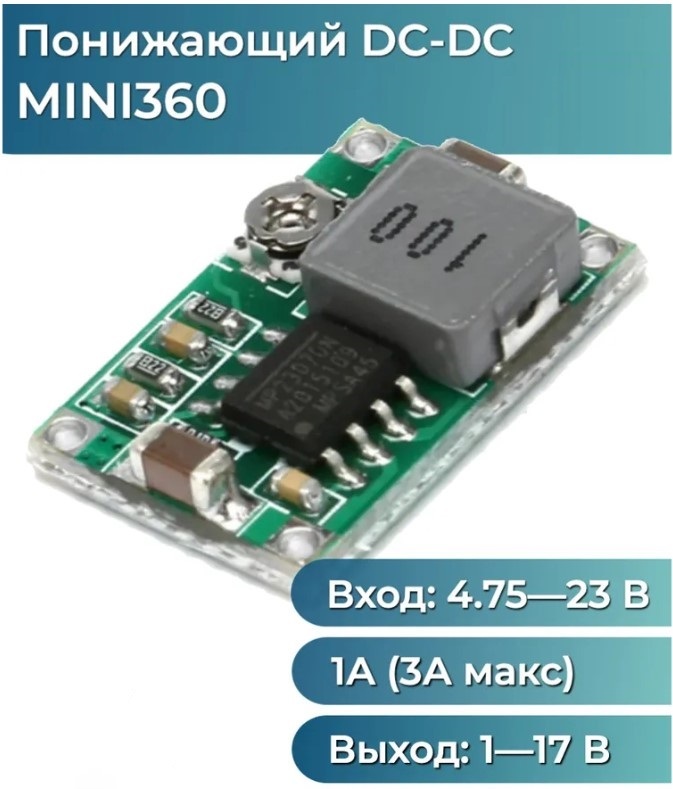

| Характеристики DC–DC понижающего преобразователя | ||||||||||
| Входное напряжение | 4.75 - 23 В | |||||||||
| Выходное напряжение | 1 - 17 В (регулируемое) | |||||||||
| Выходной ток | долговременный 1 А, с охлаждением 1.8 А, максимальный 3 А |
|||||||||
| КПД преобразователя | до 96% | |||||||||
| Уровень пульсации | < 30 мВ | |||||||||
| Частота преобразования | 340 кГц | |||||||||
| Защита | от перегрева > 160 °C блокировка при снижении входного напряжения < 4.05 В от короткого замыкания по выходу |
|||||||||
| Контроллер | MP2307 | |||||||||
| Общие характеристики | ||||||||||
| Рабочая температура | - 40 ∼ 85 °С | |||||||||

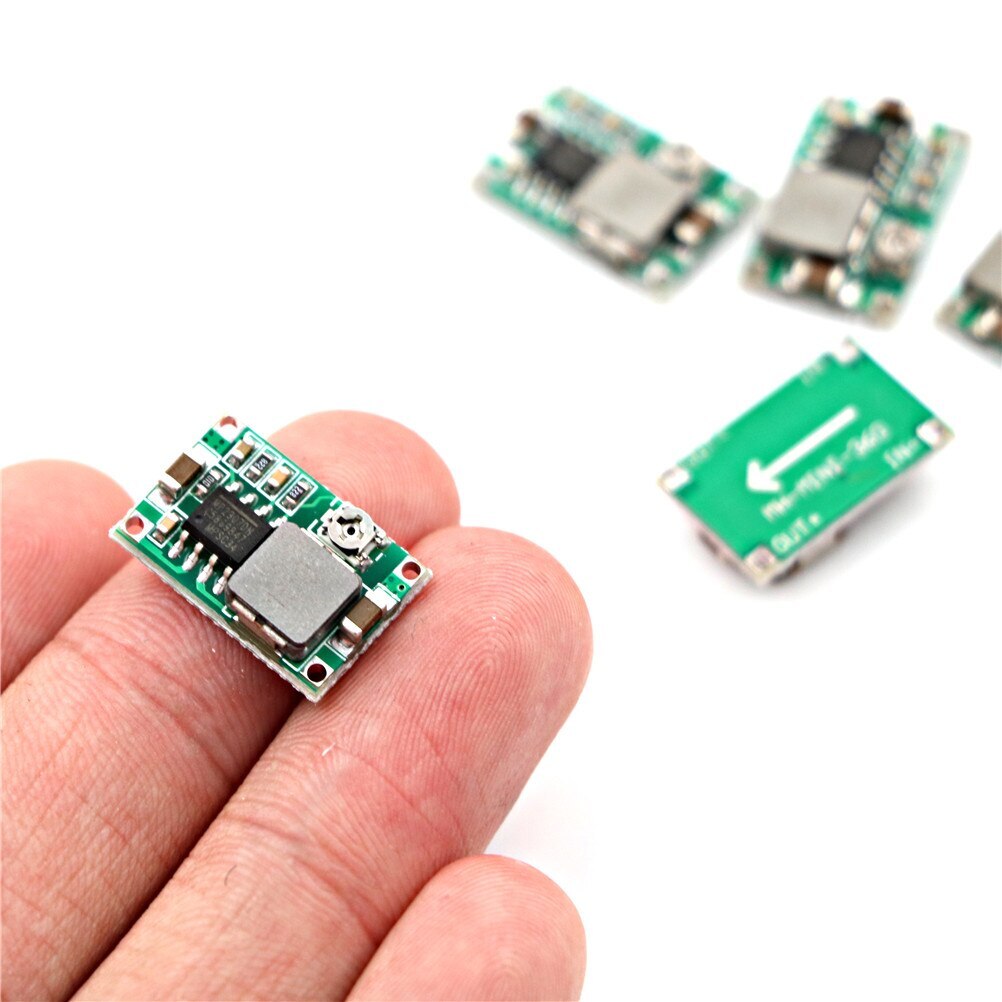

| Габариты | 17 х 11 х 3.8 мм | |||||||||
| Вес нетто | 2 г | |||||||||
