Инструкции по установке

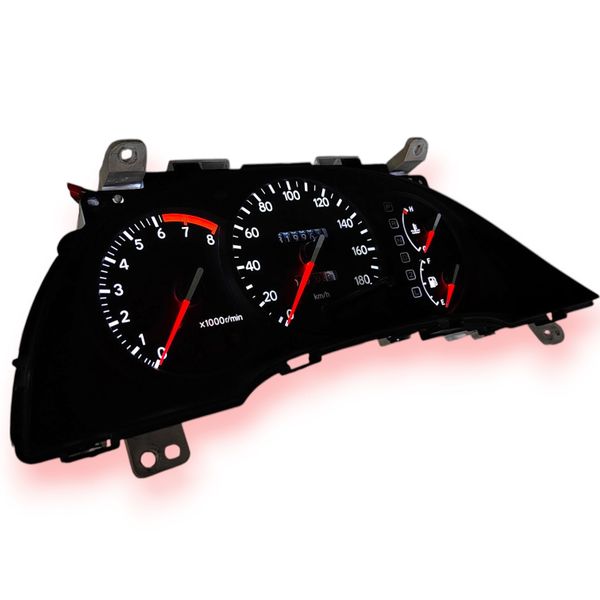

Снятие стрелок и их калибровка. Подробно об этом расказанно в видео. Отдельно выделю - стрелки очень туго снимаются с валов. Рекомендую использовать вилку для снятия стрелок. После снятия стрелок снимаем шкалы и откручиваем акриловые рассеиватели. Откручиваем с обратной стороны тахометр. спидометр, топливо и температуру. В пустом корпусе пассатижами отламываем все "лепестки", которые будут мешать установке плат. Ставим крупные платы для подсветки шкал, ставим на место плату тахометра и прикручиваем её. В акриловом рассеиватели рассверливаем отверстие под стрелку до 12мм. Приклеиваем плату подсветки стрелки и ставим рассеиватель на место (лепестки рассеивателя упирающиеся в плату - отрезать) Рассеиватель спидометра - вырезаем в...

Видео инструкции для светодиодных плат (не для всех) можно найти на наших каналах, жми на лого канала чтобы перейти:

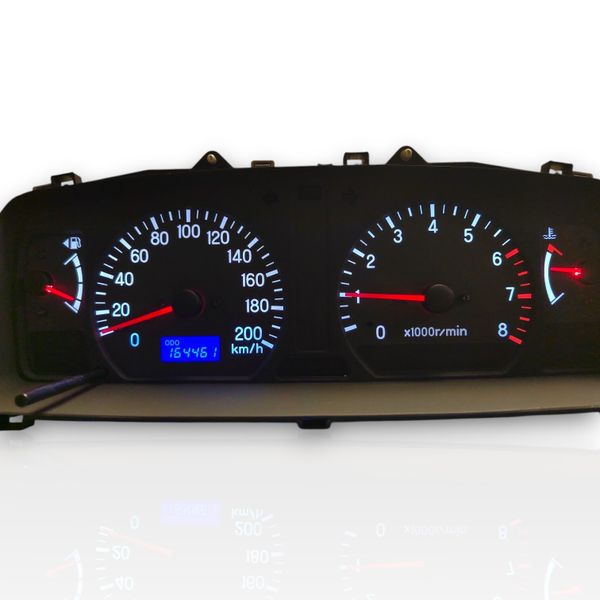

Уровень сложности установки: средний. Для установки светодиодной подсветки потребуется открутить платы спидометра, тахометра и отломить пассатижами все плоские отражатели на дне корпуса. Они все длинные, легко ломаются под корень. Платы клеить на двухсторонний скотч. От спидометра обязательно отпаять дисплей (одометр). После установки светодиодных плат на дно корпуса, ставите на место тахометр и фиксируете его винтами (убедитесь что контакты тахометра не касаются светодиодной платы, аналогично по спидометру). Устанавливаете спидометр, но не прикручиваете его. Устанавливаете подсветку стрелок так как показано на фото. Платы стрелок спидометра, тахометра ставятся в распор и дополнительно фиксируете небольшой каплей клея. Убедитесь что платы не цепляют пластину пружины...

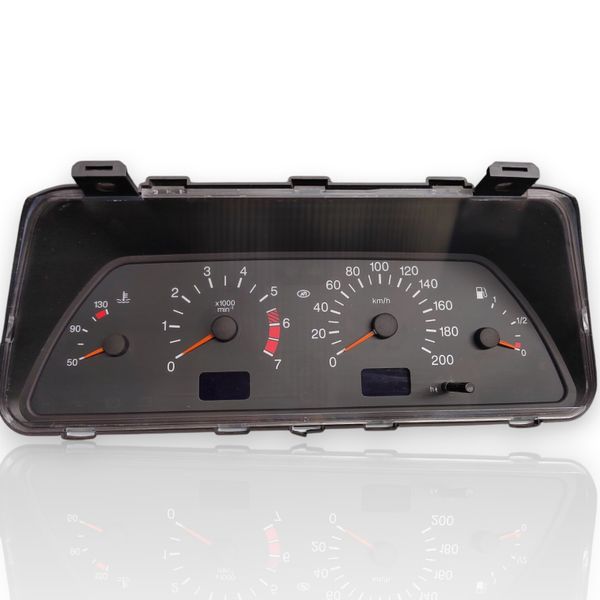

Уровень сложности установки: средний. Все платы фиксируйте двухсторонним скотчем. В снятом акриловом рассеиватели рассверлите 4 отверстия под стрелки до 10--11 мм. Поставьте акрил под углом к платам и прикрутите шаговые моторы к акрилу. Припаяйте питание платы с обратной стороны вместо штатной лампы подсветки. На фото эти контакты слева от красного разъёма. Полярность не имеет значения. Светодиодную подсветку для дисплеев нужно вставить в отверстие. Предварительна рассверлив его. Плату можно фиксировать каплей клея момент. Припаять к контактам соблюдая полярность (если припаяете не верно, подсветка просто не включится - поменяйте контакты местами). Шкалы почистить от фильтра ацетоном. Установите шкалы и стрелки. Если у...

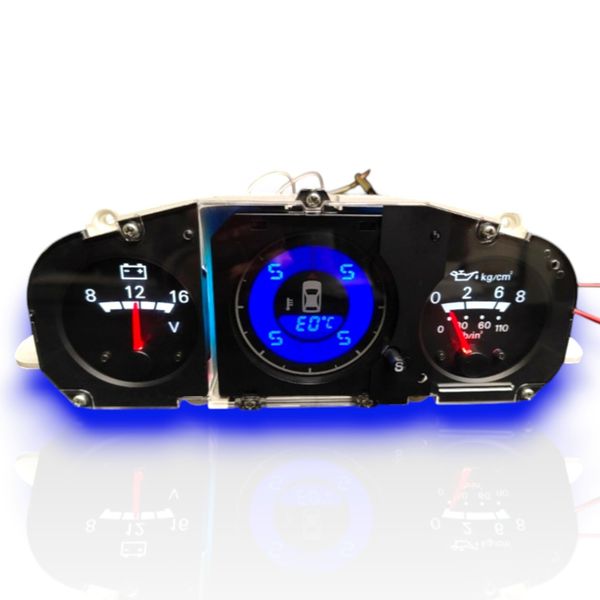

Для установки платы под вольтметр и датчик справа потребуется произвести минимальную доработку корпуса под вольтметр и высверлить отверстия в штатномакриле. Смотрите фото.
