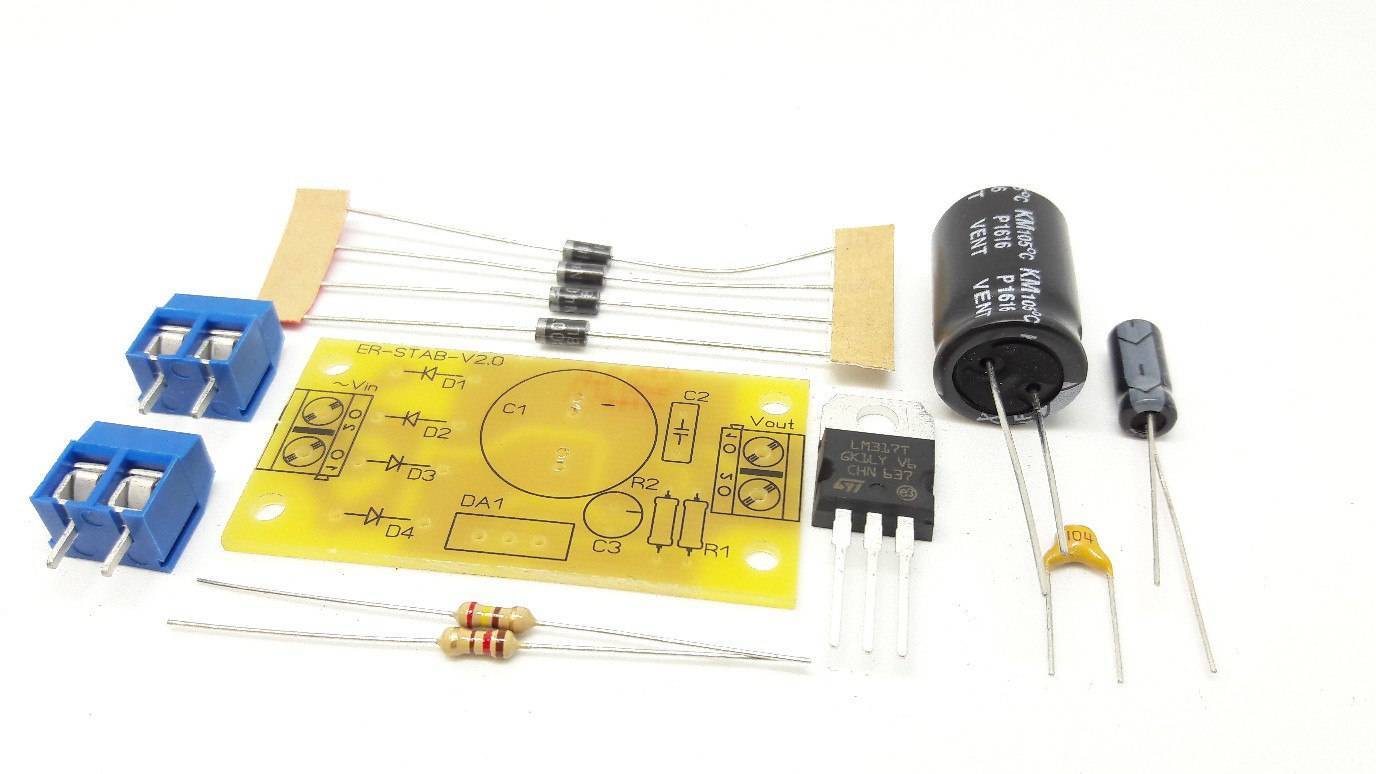

ERК-РСН-V2.0 - конструктор предусмотрен для самостоятельной сборки. Универсальная плата позволяет получить стабилизированный источник питания, в зависимости от применяемой микросхемы, от 1,27 до 57 В и выходной ток может составлять до 7А. Значение резистора R2 выбирается исходя из требуемого выходного напряжения (возможно применение потенциометра) Vout=1,25(1+R2/R1). Для микросхем LM317T, LM317HVT резистор R1 - 240 Ом. Значение ёмкостей и рабочих напряжений конденсаторов С1 и С3 выбираем исходя из параметров выходного тока и напряжения схемы. Время пайки, каждой точки, не более 3 секунд. В конструкторе предусмотрена комплектация с микросхемой LM317T, если требуется другое выходное напряжение и ток, то воспользуйтесь таблицами для подбора нужных элементов.
Примечания:
1. При работе с большими токами используйте провода максимально возможного сечения.
2. Стабилизатор должен быть установлен на теплоотвод.
Внимание! Отсутствует гальваническая развязка с питающей сетью (~220 В). Во избежании поражения током не прикасаться к токоведущим шинам (дорожкам) на плате. Подавать на вход 220 вольт запрещено! Источник питания стабилизатора должен выдавать на выходе не более 32В (при использовании микросхемы LM317T).
