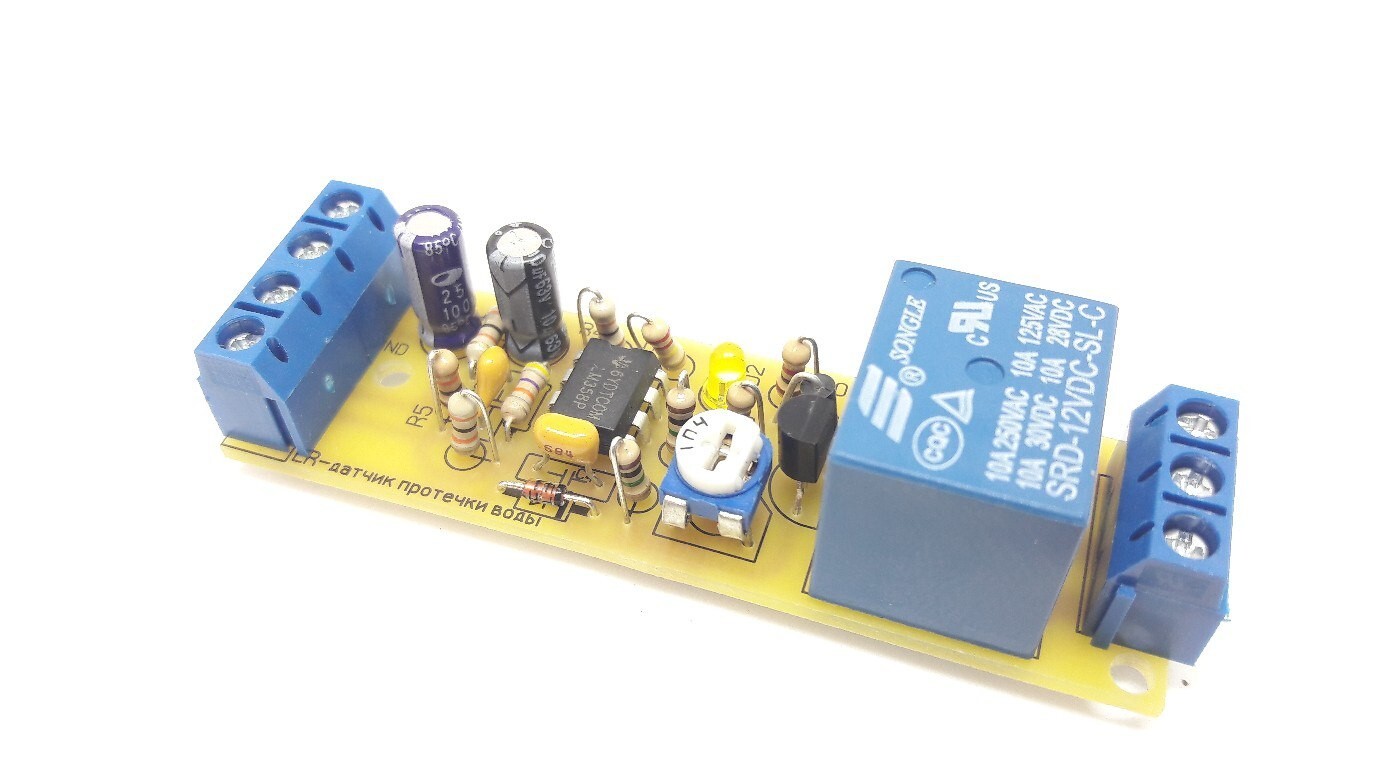

Датчик, сигнализирующий о изменении уровня воды в подвальном помещении, одновременно управляя насосом, или о протечке кровли, отображая это визуально, с возможностью подключения сирены или другого исполнительного устройства. Схема собрана на сдвоенном операционном усилителе Lm358. На U1G$1 собран генератор по классической схеме. Импульсы подаются на клемму X1, к которой подключается датчик. Как только вода замыкает контакты датчика, импульсы поступают на выпрямитель. состоящий из элементов D1, C4 и R6, а с выпрямителя - на компаратор, собранный на U1G$2. Как только напряжение на прямом входе операционного усилителя станет больше, чем на инверсном, на выходе появится высокий уровень сигнала. Транзистор Q1 откроется и будет коммутировать реле К1 и сигнальный светодиод D2. Датчик выполняется в виде двух разомкнутых пластин или в виде отрезка коаксиального провода.
