Устройство предназначено для контроля и поддержания уровня жидкости в резервуаре в заданных пределах путем включения и отключения подачи жидкости в него при помощи насоса или электромагнитного клапана.

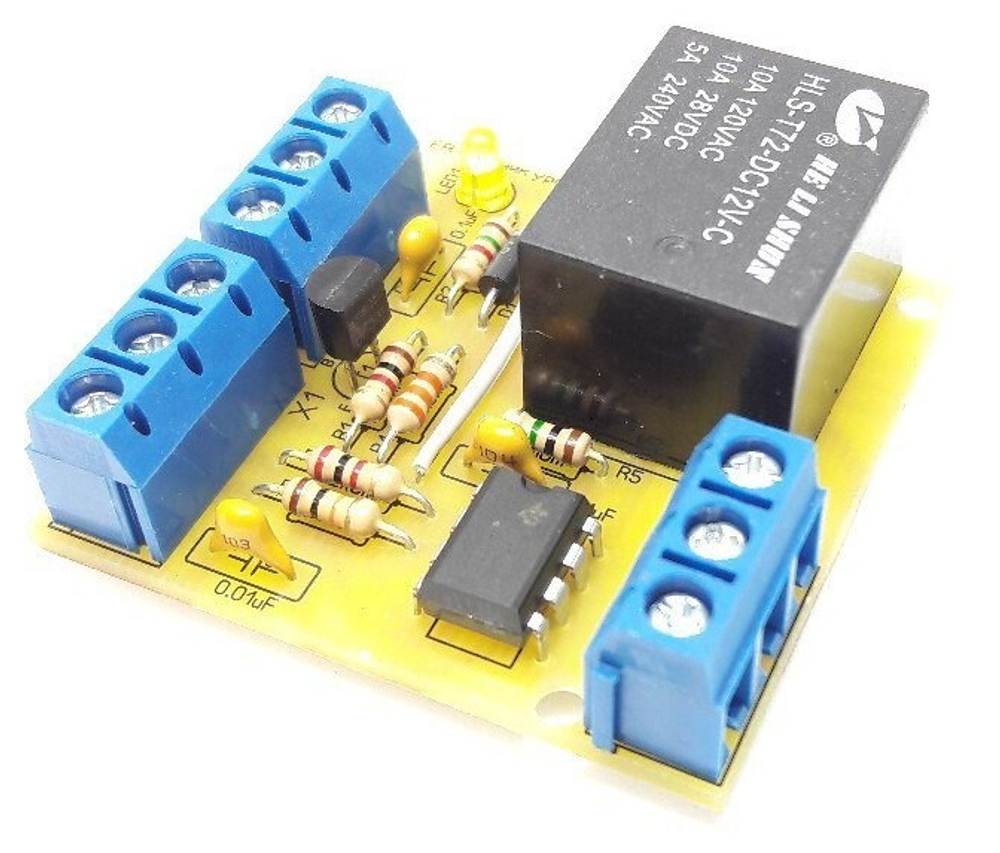

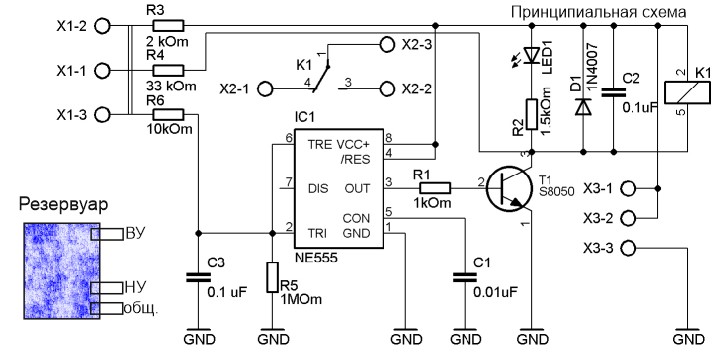

Питается данная схема от источника постоянного тока. При этом напряжение питания должно быть не менее 12 и не более 16 В. К резисторам R3, R4 и R6 подключаются провода от электродов ёмкости, где "ВУ" (Х1-2) верхний уровень, "НУ" (Х1-1) нижний уровень, "общ. " (Х1-3) общий провод. Если ёмкость для жидкости металлическая, то вывод "общ. " необходимо присоединить непосредственно к ней. При полном резервуаре контакты Х2-2 и Х2-3 замкнуты. При достижении "НУ" замыкаются контакты Х2-3 и Х2-1 загорается светодиод Led1. В качестве "датчика" используется 3 провода, один из которых крепим к резервуару(если он металлический) либо в самый низ (если пластиковый) Два других провода крепим в нижней и верхней точке, где у Вас будет низкий высокий уровень жидкости.
Примерное расположение слева от схемы.
Внимание! Для питания устройства требуется использовать стабилизированный источник питания на 12-16В с гальванической развязкой, от питающей сети 220В, или автономный источник.
