Адаптер ER-USB K-L-line - предназначен для подключения ПК к диагностическому каналу (K или L - линии) электронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями. Адаптер подключается к ПК по USB шине. Питание адаптера осуществляется от USB-порт ПК.

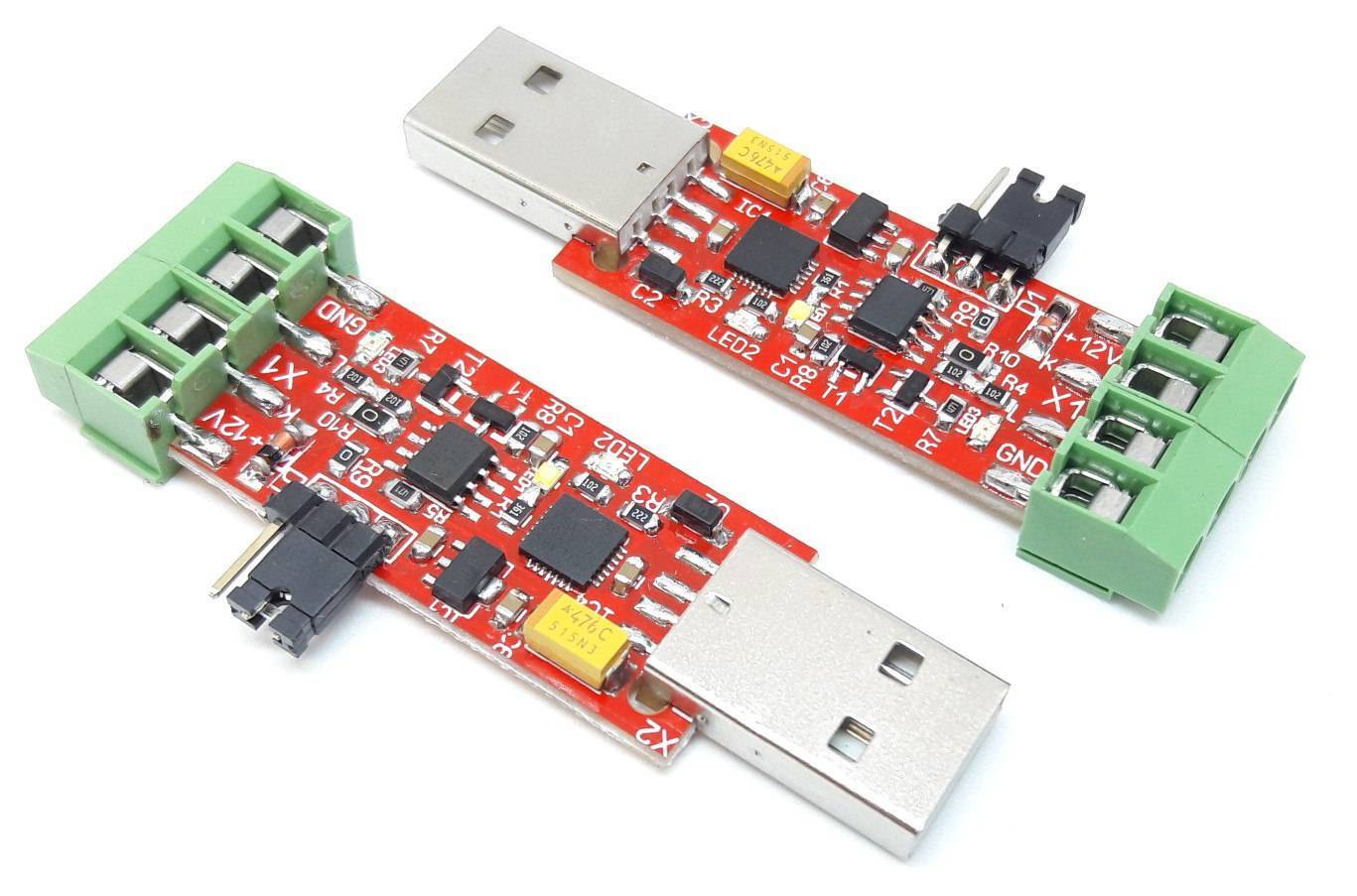

Модуль конвертора USB-UART построен на микросхеме Cp2102. Для контроля подключения к USB-порту на плате предусмотрен светод LED1. Для индикации активности микросхемы CP2102 предусмотрен светодиод LED2. Для контроля подключения к бортовой сети автомобиля встроен светодиод LED3.
Микросхема L9637D выполняет всю работу по обмену с ЭБУ автомобиля. Адаптер позволяет подключаться к блокам управления как с 12 V, так и с 5 V шиной. Для этого в адаптер встроен стабилизатор 78L05 на 5 V. Переключатель выбора напряжения шины - разъём P1. Для работы с конкретным типом ЭБУ необходимо правильно установить переключатель выбора напряжения на шины обмена данными. Устройство в наладке не нуждается и, как правило, начинает работать сразу.
