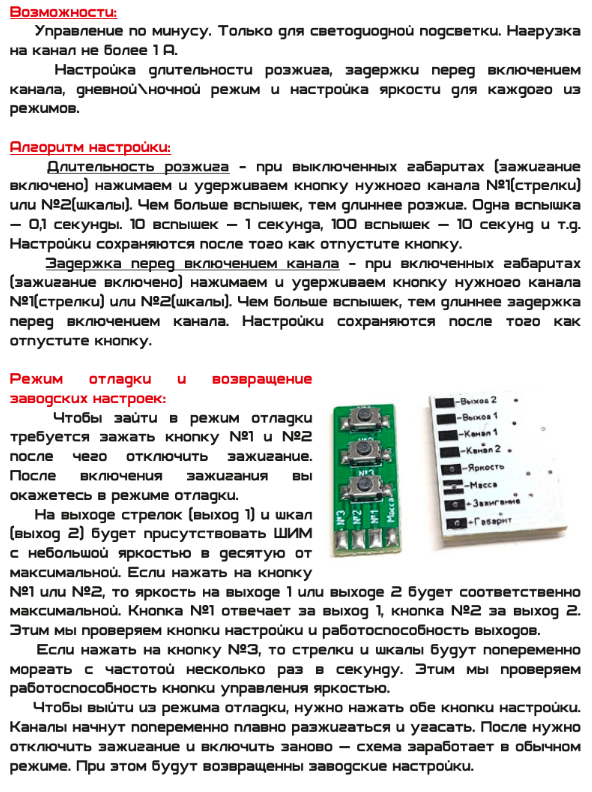

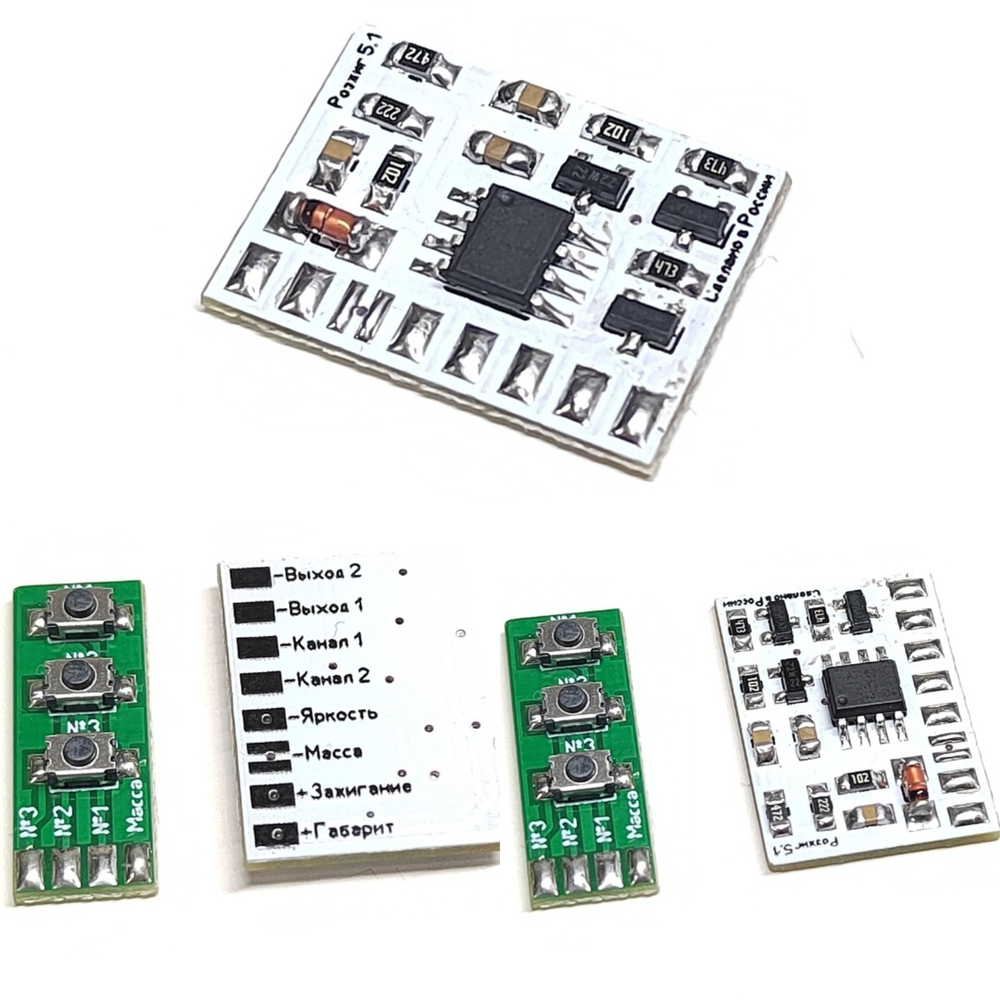

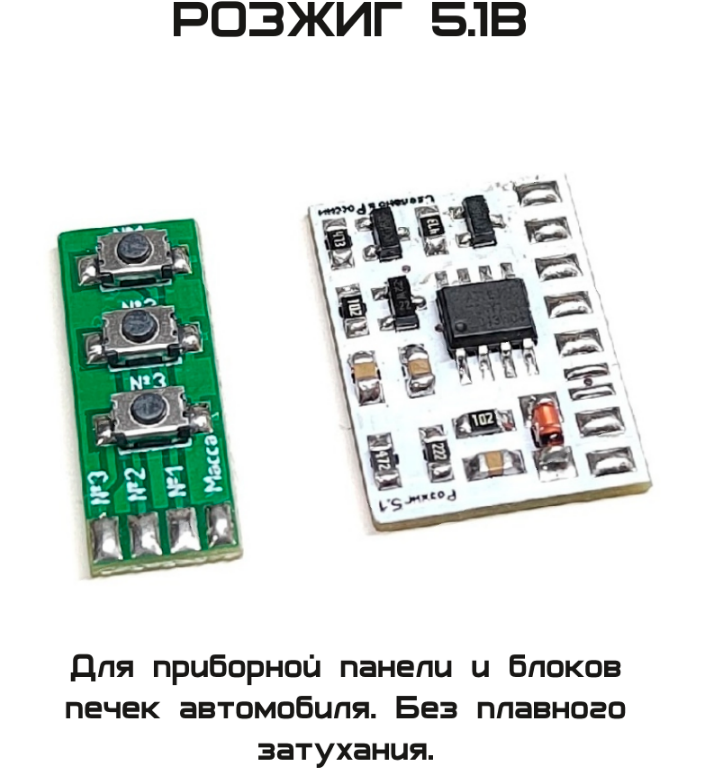

Управление по минусу
Только для светодиодной подсветки. Нагрузка на канал не более 1 А.
Возможности: Настройка длительности розжига, задержки перед включением канала, дневной\ночной режим и настройка яркости для каждого из режимов.

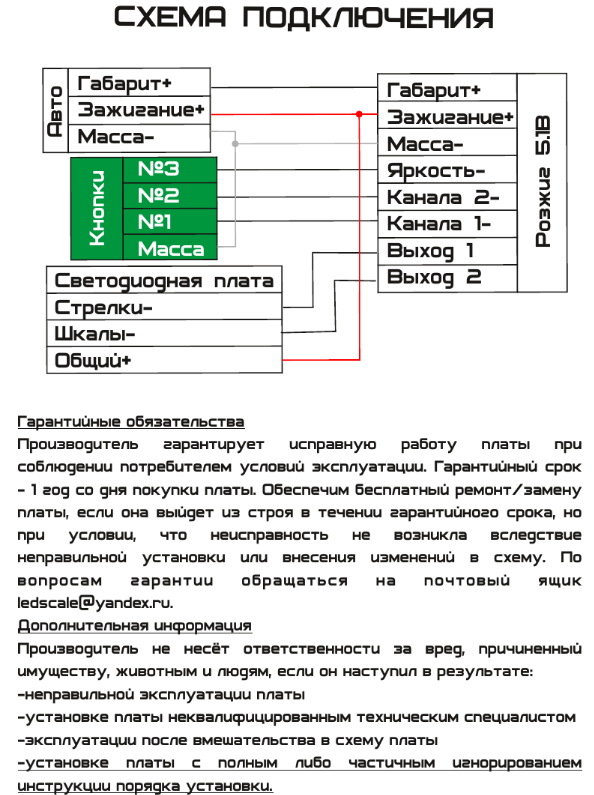

Алгоритм настройки:
При выключенных габаритах: нажимаем и удерживаем кнопку нужного канала S1 или S2. чем больше вспышек, тем длиннее розжиг. Одна вспышка — десятая секунды. 10 вспышек — секунда, 100 вспышек — 10 секунд. 200 вспышек — 20 секунд, этого с лихвой хватает. Настройки сохраняются после отжатия кнопки.
При включенных габаритах: нажимаем и удерживаем кнопку нужного канала S1 или S2, чем больше вспышек, тем длиннее задержка перед включением канала. Настройки сохраняются после отжатия кнопки.
На плате есть режим отладки. Чтобы включить его в рабочем режиме, нужно нажать обе кнопки настройки на плате(S1 - S2). После отжатия нужно снять питание и после подачи питания включится режим отладки. На выходе стрелок и шкал (выход OUT1 и OUT2) будет присутствовать ШИМ с небольшой яркостью в десятую от максимальной. Если нажать на кнопку настройки на плате, на первую кнопку или вторую, то при нажатии яркость первого или второго канала на выходе будет соответственно максимальной. Этим мы проверяем кнопки настройки и работоспособность выхода. Если нажать на кнопку, подключенную ко входу KEY, то стрелки и шкалы будут попеременно моргать с частотой несколько раз в секунду. Этим мы проверяем работоспособность кнопки управления яркостью. Чтобы выйти из режима отладки, нужно нажать обе кнопки настройки. После отжатия кнопок настройки нужно снять питание со схемы и подать заново — схема заработает в обычном режиме.
