Платы делаются на заказ, в наличии нет. Индикация наличия подобных плат на сайте просто даёт возможность оформить на них заказ.

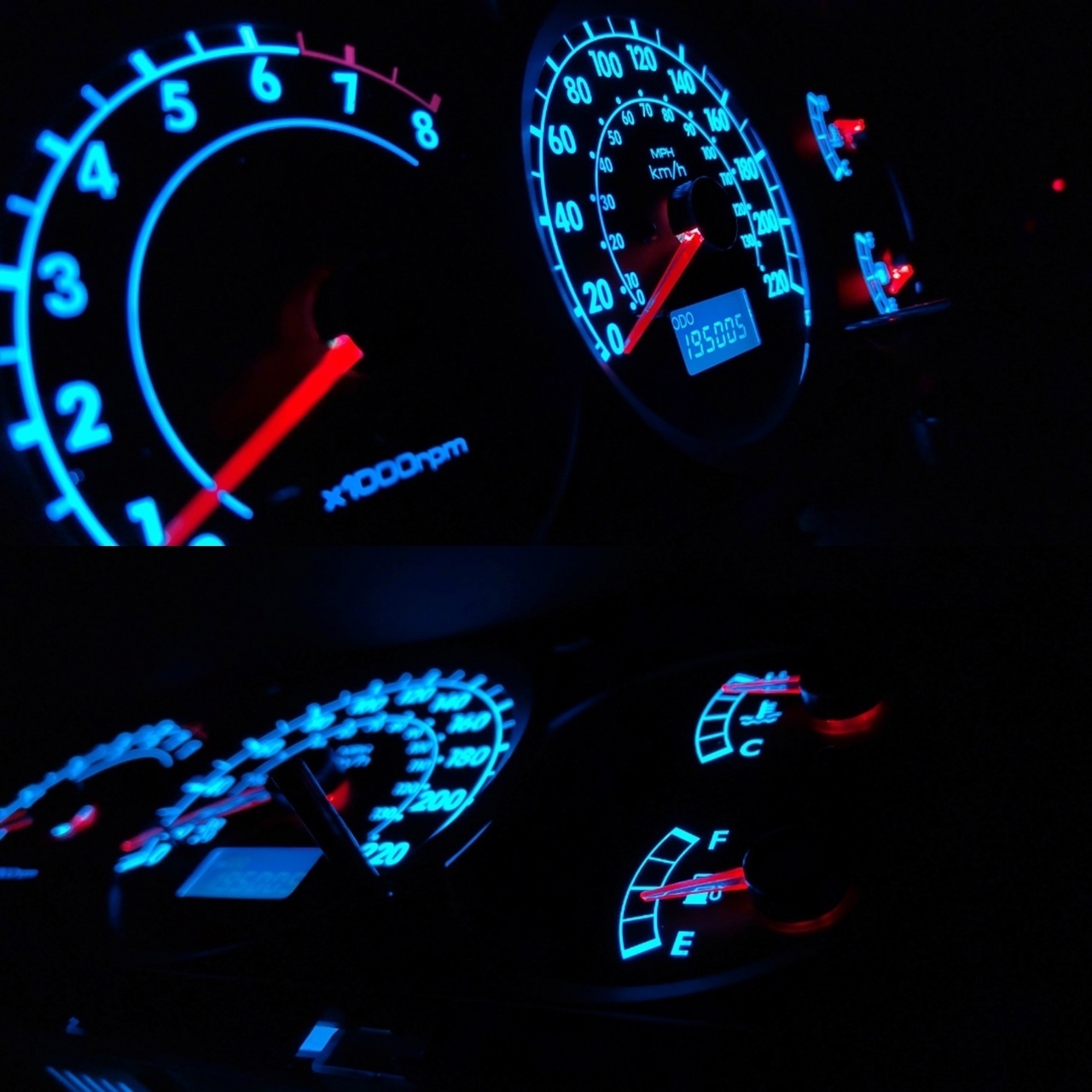

Реальный цвет подсветки увиденный своими глазами и цвет отображаемый на вашем экране может отличаться немного оттенком.
Уровень сложности установки: средний.
Очистка шкал от фильтра, выставление стрелок в нулевые положения по ниже приведённым фото. Припаять питание вместо штатной лампы подсветки. Демонтаж дисплея, для установки платы подсвтеки стрелки.
Стрелки спидометра и тахометра требуется перекинуть через ограничители чтобы добиться такого положения как на фото выше. Именно это и будет нулевым(холостым) положением стрелок. Стрелки потребуется выставить ровно также как на фото, чтобы они показывали правильно.
Для выставления стрелок топлива и температуры требуется пара резисторов на 22 Ома для температыру, и на 56 Ом для топлива. Нужно подсоединить питание 12В на один из моторов с обратной стороны. GND - минус, IGN - плюс. Оставшийся третий контакт это "сигнал". К GND цепляем резистор (Н-р.: для топлива 56 Ом), а оставшийся вывод резистора к "сигналу" и подаём питание. Ждём минуту-две, пока стрелка поднимется до уровня как на фото выше. Когда потребуется ставить стрелку на место, повторите выше описанную процедуру, стрелку останется поставить в такое же положение как на фото. Такая же процедура делается с стрелкой температуры, но эта стрелка поднимается почти мгновенно.
Данную задачу можно упростить. Залив полный бак и выставить стрелку в авто при полном баке, тоже самое с температурой. Прогреть движок до рабочей и выставить стрелку. Каким способо воспользоваться вам, решайте сами.

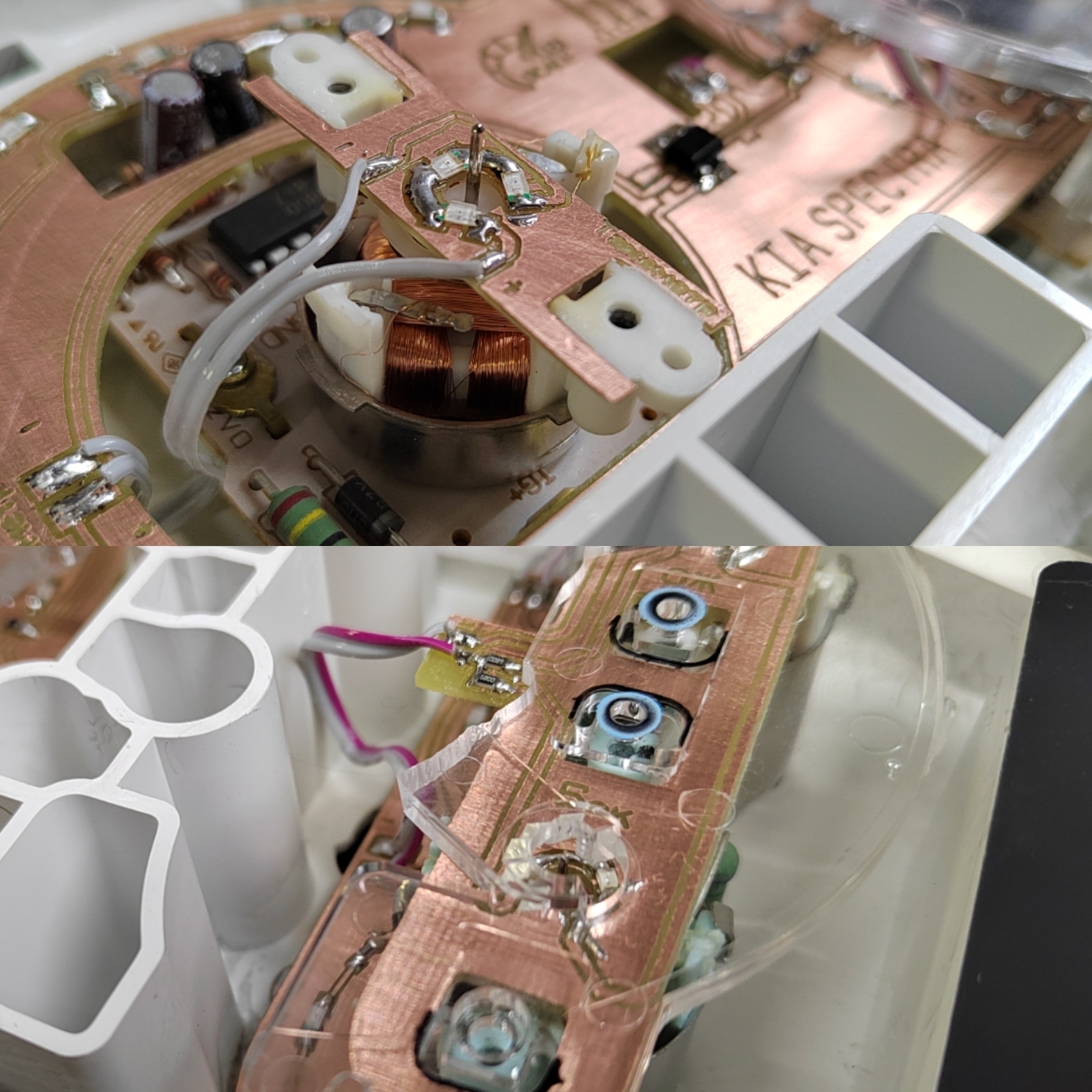

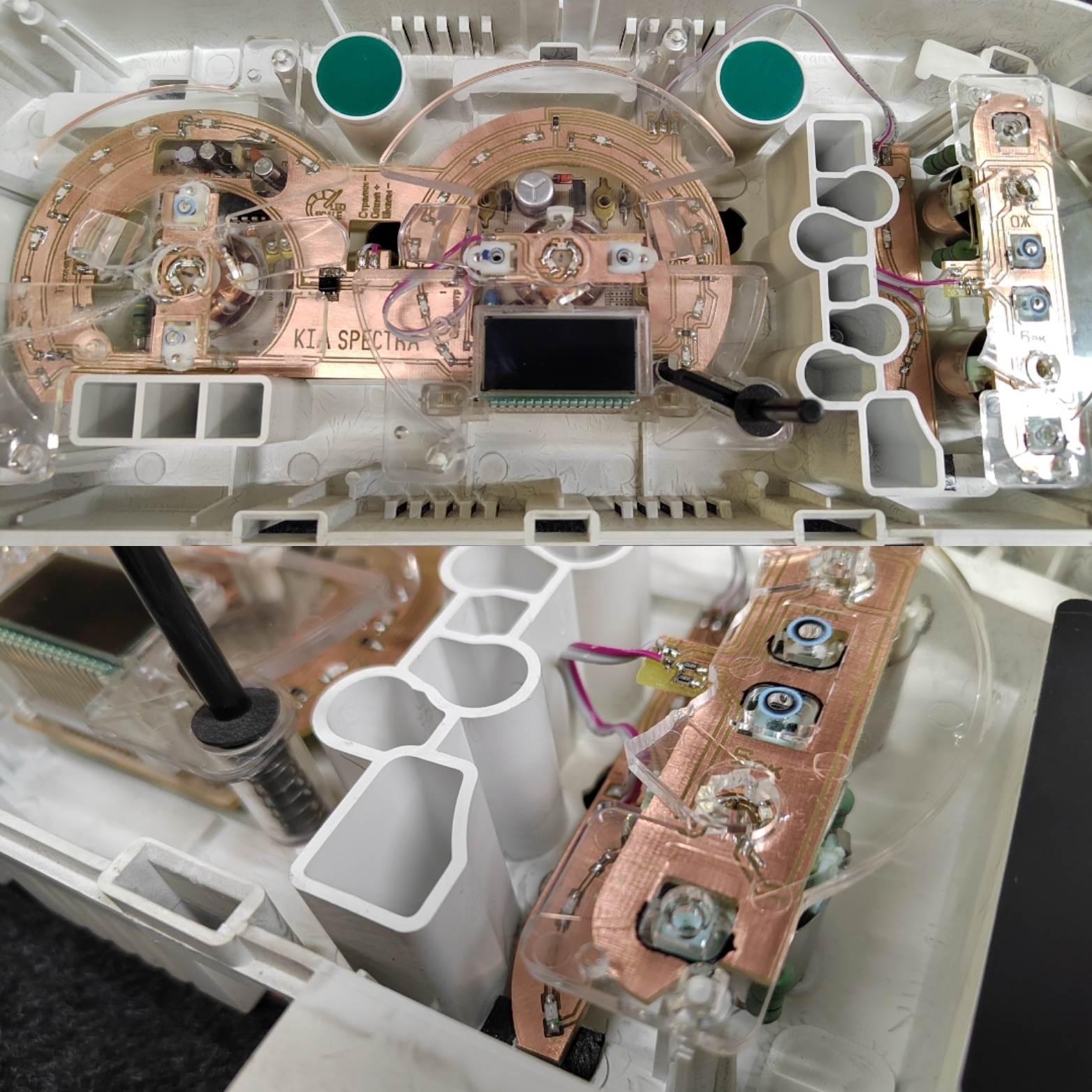

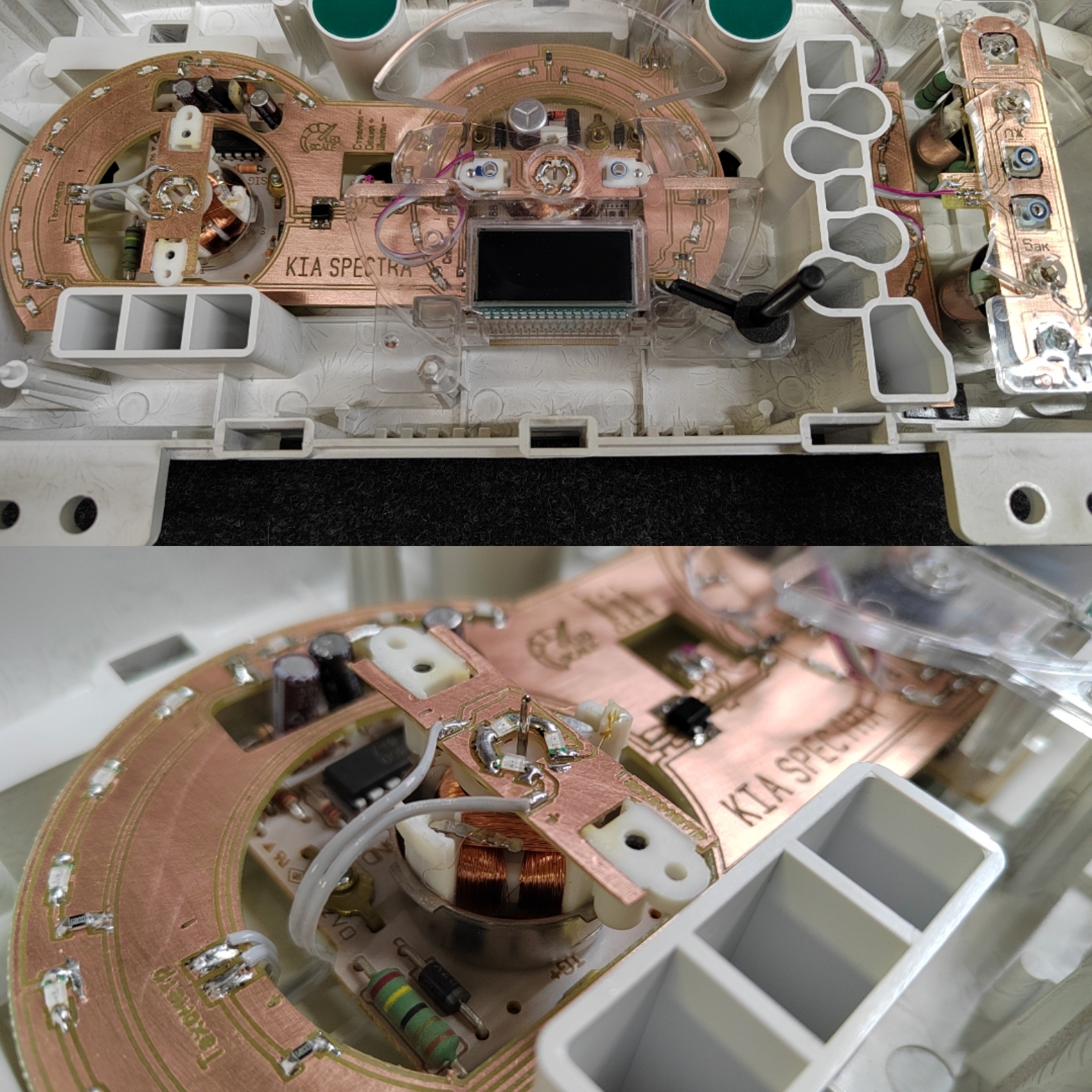

Точки подключения платы на фото ниже.
