Установка светодиодных плат в компас Pajero

Уровень сложности установки: средний.

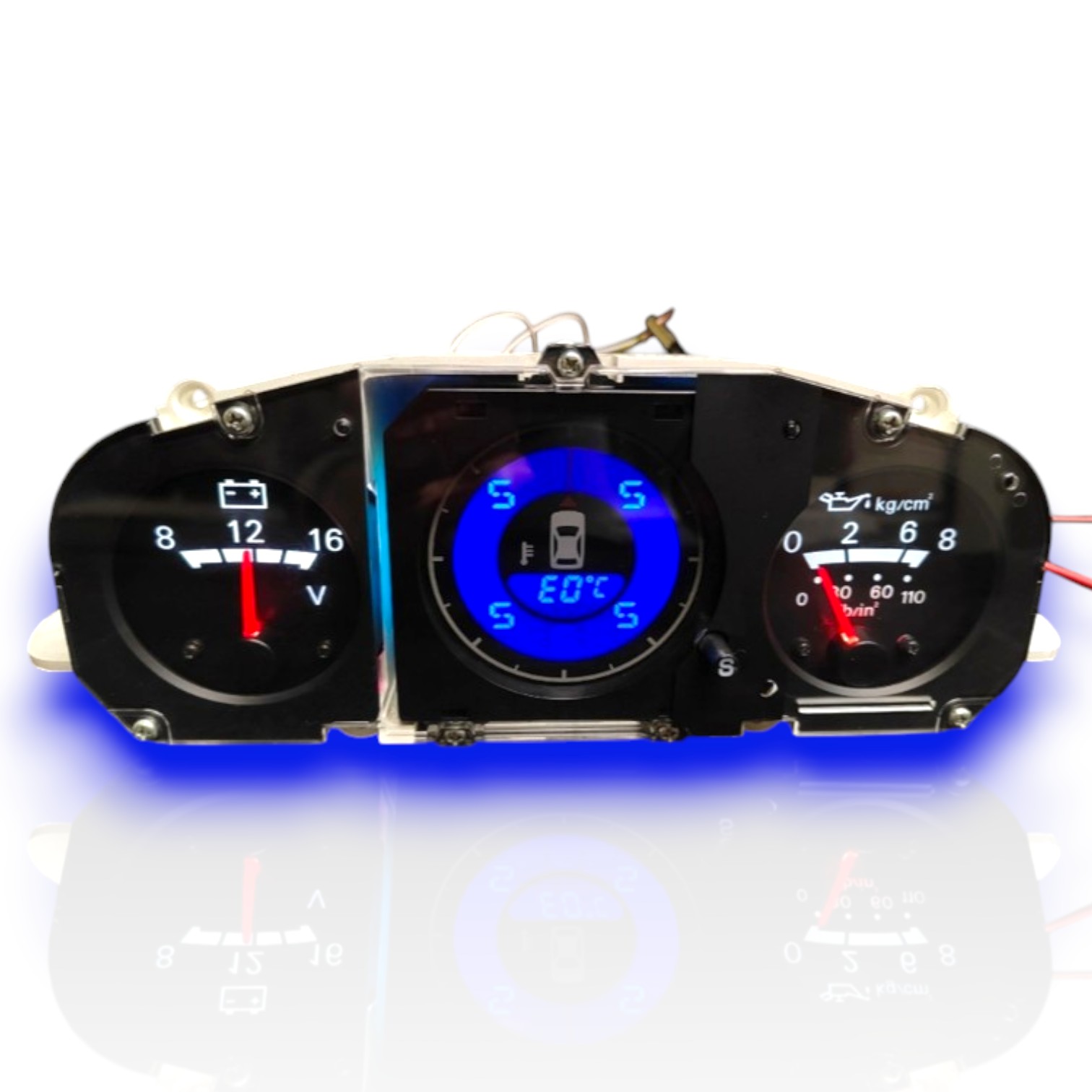

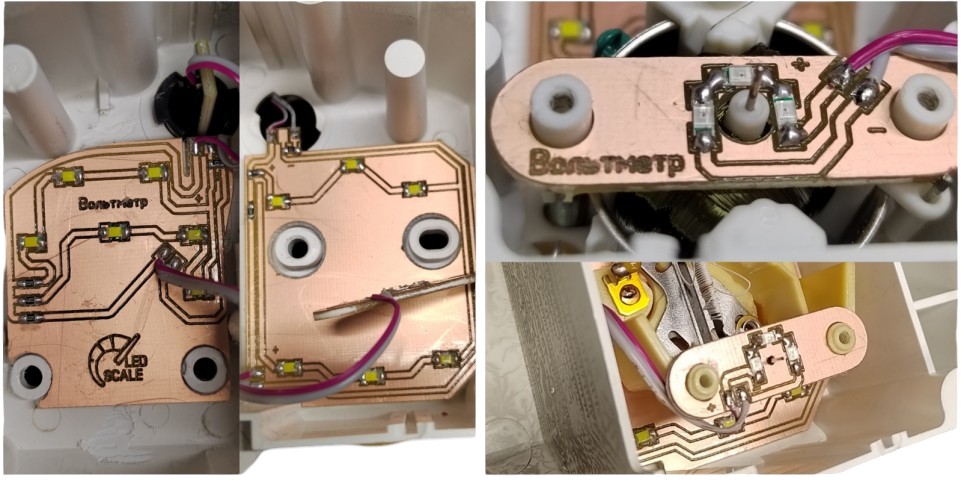

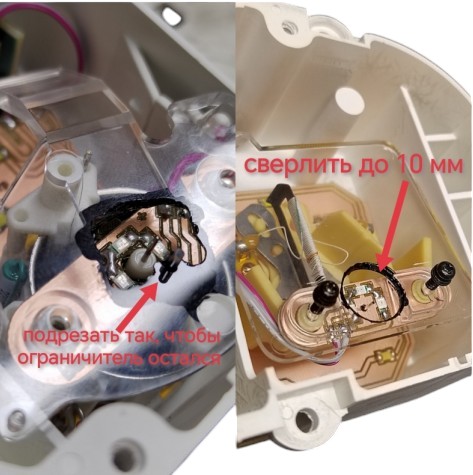

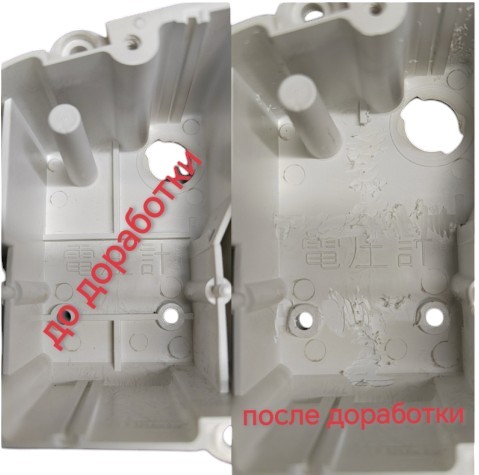

Для установки платы под вольтметр и датчик справа потребуется произвести минимальную доработку корпуса под вольтметр и высверлить отверстия в штатном
акриле. Смотрите фото.

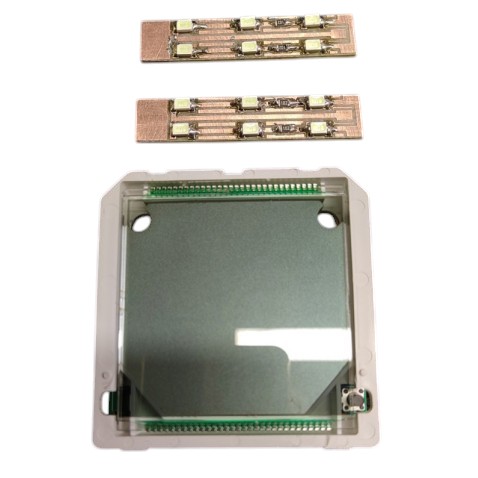

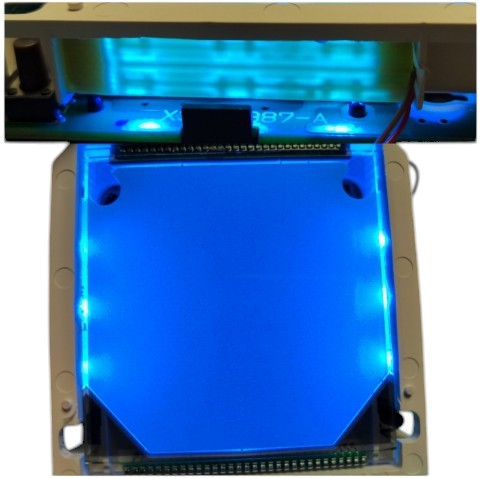

Для установки 2-х плат на подсветку дисплея нужно сделать прорези с торца корпуса дисплея как показано на фото.

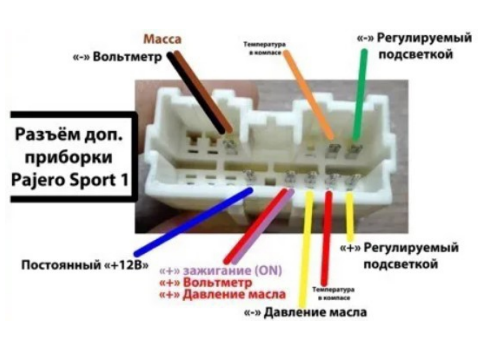

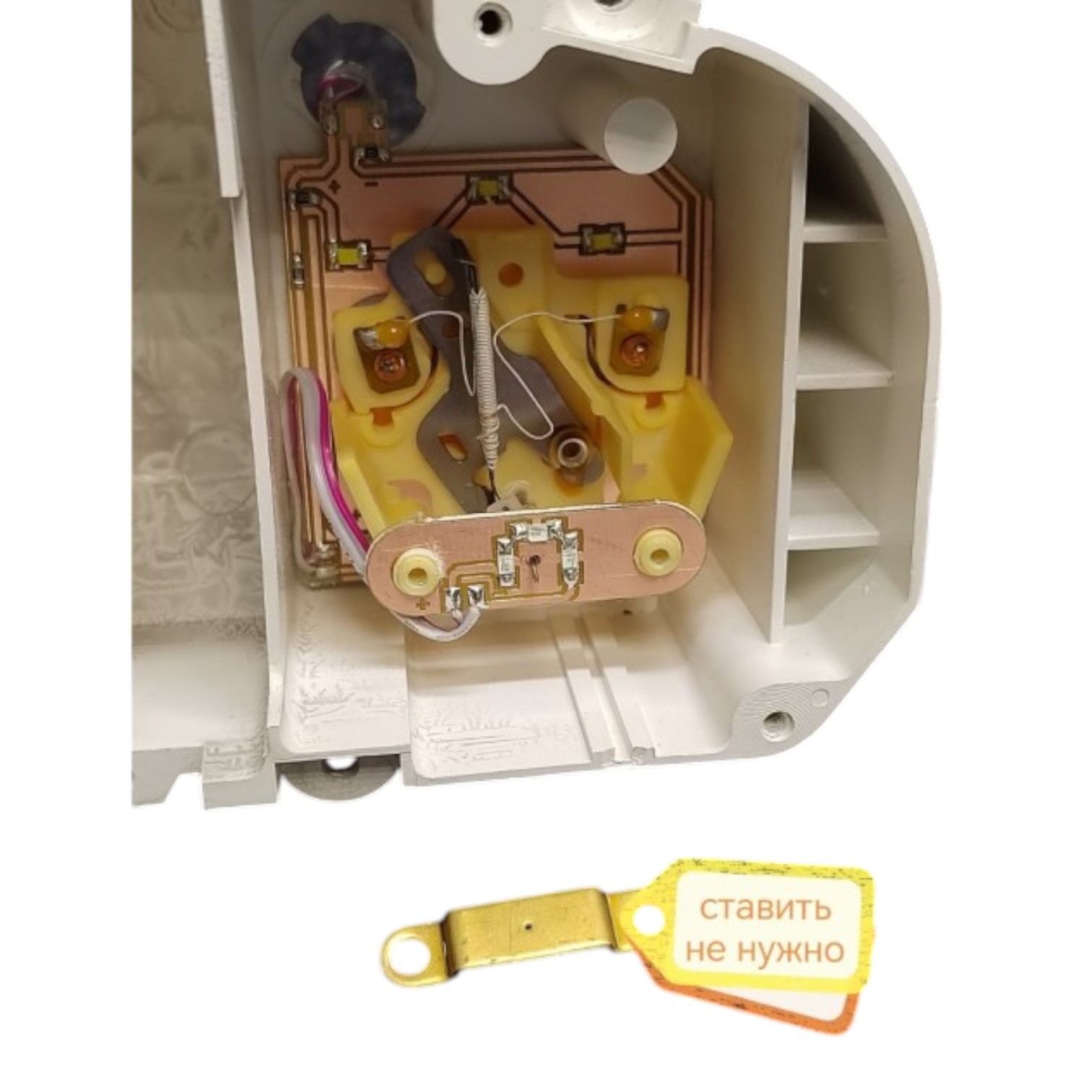

Приступайте к установке плат. В доработанный корпус укладывайте платы на дно. Зафиксировать платы можно двухсторонним скотчем. После чего ставите моторы от стрелок. Прикручиваете штатно. Платы стрелок ставите сверху до упора. Клеить их не требуется. Для подключения питания используется штекер Т10 - пайка для подключения не требуется. Если подсветка не включилась после установки блока в авто - значит не совпала полярность. Переверните штекер. Платы которые вы получили и платы на фото могут незначительно отличаться.

После того как закончили с установкой, почистите шкалы от фильтра при помощи ацетона. Ставьте доработанный акрил вместе со шкалами. На правый датчик поставьте сразу с винтами, так как под акрилом нет опоры на которой он мог бы держаться. Прикручивайте черными винтами шкалы с акрилом. Ставьте стрелки. Откалибруйте вольтметр, подсоединив источник питания на 12В (напрямую к винтам, которыми прикручивали мотор вольтметра) соблюдая полярность. Правый датчик выставляется просто по нулю.

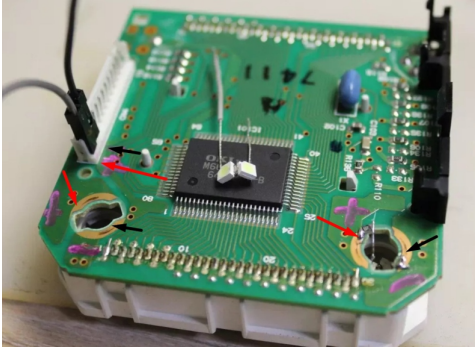

В доработанный корпус компаса устанавливайте две платы из комплекта. Питание можно припаять к местам где стояла штатная подсветка или используйте штатные патроны. Для этого проденьте через них провода, зачистите и намотайте их также, как были намотанны выводы штатных ламп. В этом случае паять не нужно. Полярность обозначена на фото: черная стрелка — минус, красная стрелка — плюс.

После утсановки и покдлючения плат установите компас на своё место и завершите установку в авто. Если хотите проверить блок перед установкой, подсоедините его на столе, используя схему выше.
