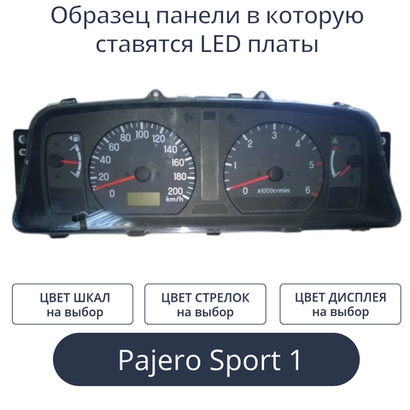

Установка светодиодных плат щиток Pajero

Уровень сложности установки: средний.

Для установки светодиодной подсветки потребуется открутить платы спидометра, тахометра и отломить пассатижами все плоские отражатели на дне корпуса. Они все длинные, легко ломаются под корень. Платы клеить на двухсторонний скотч. От спидометра обязательно отпаять дисплей (одометр). После установки светодиодных плат на дно корпуса, ставите на место тахометр и фиксируете его винтами (убедитесь что контакты тахометра не касаются светодиодной платы, аналогично по спидометру). Устанавливаете спидометр, но не прикручиваете его.

Устанавливаете подсветку стрелок так как показано на фото. Платы стрелок спидометра, тахометра ставятся в распор и дополнительно фиксируете небольшой каплей клея. Убедитесь что платы не цепляют пластину пружины вала. Стрелку бака и ОЖ ставить так же в распор. В фиксации клеем не нуждаются. Плату подсветки дисплея приклейте к микросхеме платы спидометра на двухсторонний скотч.

Возьмите акриловые рассеиватели спидометра и тахометра. Рассверлите отверстия в них до 10-11 мм. Лучше всего это делать шаговым сверлом. Места на акриле отмеченные черными прямоугольниками потребуется просверлить. Требуется это для того чтобы проводка стрелок не упиралась в акрил. Акриловые рассеиватели бака и ОЖ сверлить не нужно. Установите на свои места акриловые рассеиватели. Установите под дисплеем матовую плёнку из комплекта с платами. Предварительно вырезав кусок под размер дисплея. Установите дисплей и запаяйте его обратно, после спидометр можно прикрутить винтами.

Шкалы очистите от фильтра. Используйте ватный диск... много ватных дисков и ацетон. У стрелки бака и ОЖ укоротите ограничители на половину. Образец на фото ниже. Установите шкалы и стрелки на свои места и соберите корпус щитка.
