Установка светодиодной платы в щиток Celica 202

  1. Снятие стрелок и их калибровка. Подробно об этом расказанно в видео. Отдельно выделю - стрелки очень туго снимаются с валов. Рекомендую использовать вилку для снятия стрелок.
  2. После снятия стрелок снимаем шкалы и откручиваем акриловые рассеиватели.
  3. Откручиваем с обратной стороны тахометр. спидометр, топливо и температуру.
  4. В пустом корпусе пассатижами отламываем все "лепестки", которые будут мешать установке плат.

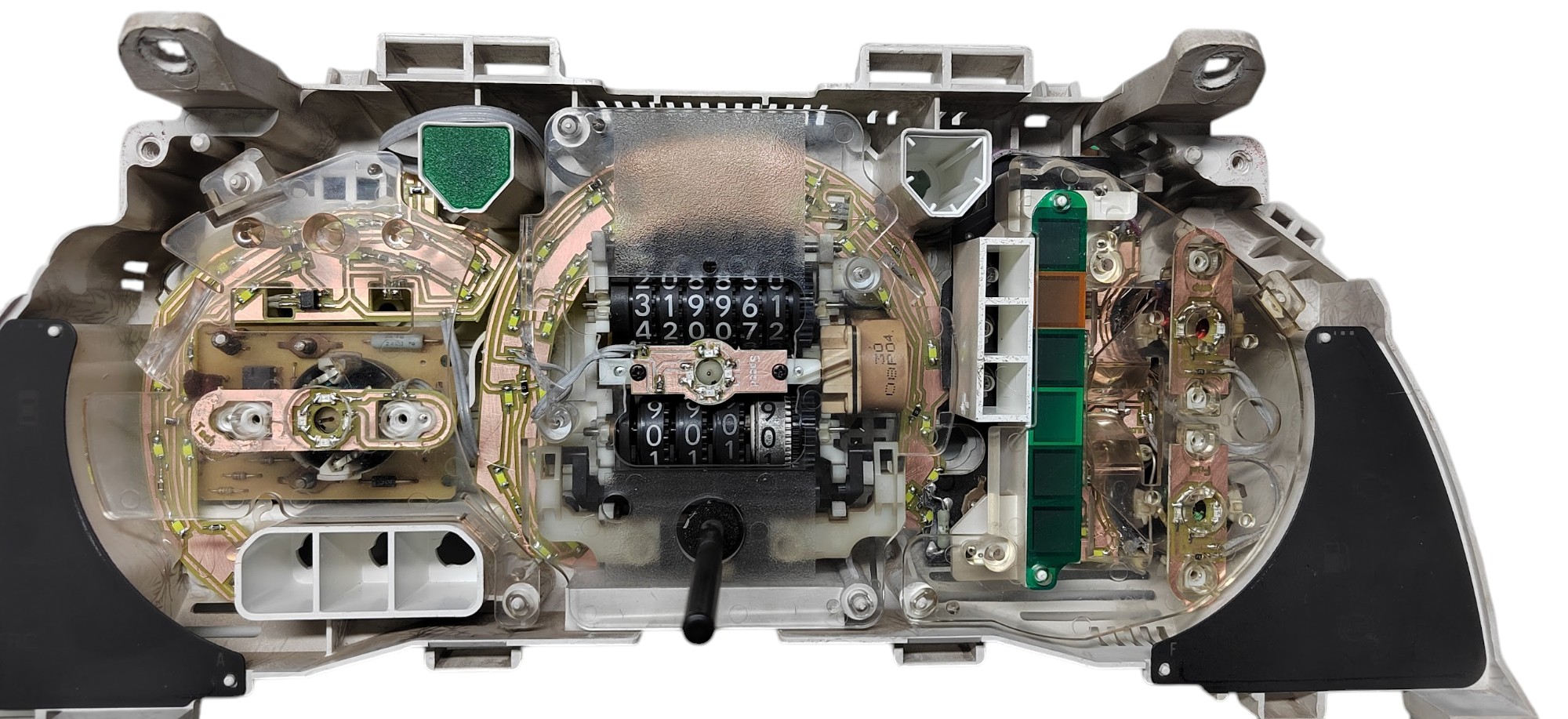

  5. Ставим крупные платы для подсветки шкал, ставим на место плату тахометра и прикручиваем её.  В акриловом рассеиватели рассверливаем отверстие под стрелку до 12мм. Приклеиваем плату подсветки стрелки и ставим рассеиватель на место (лепестки рассеивателя упирающиеся в плату - отрезать)

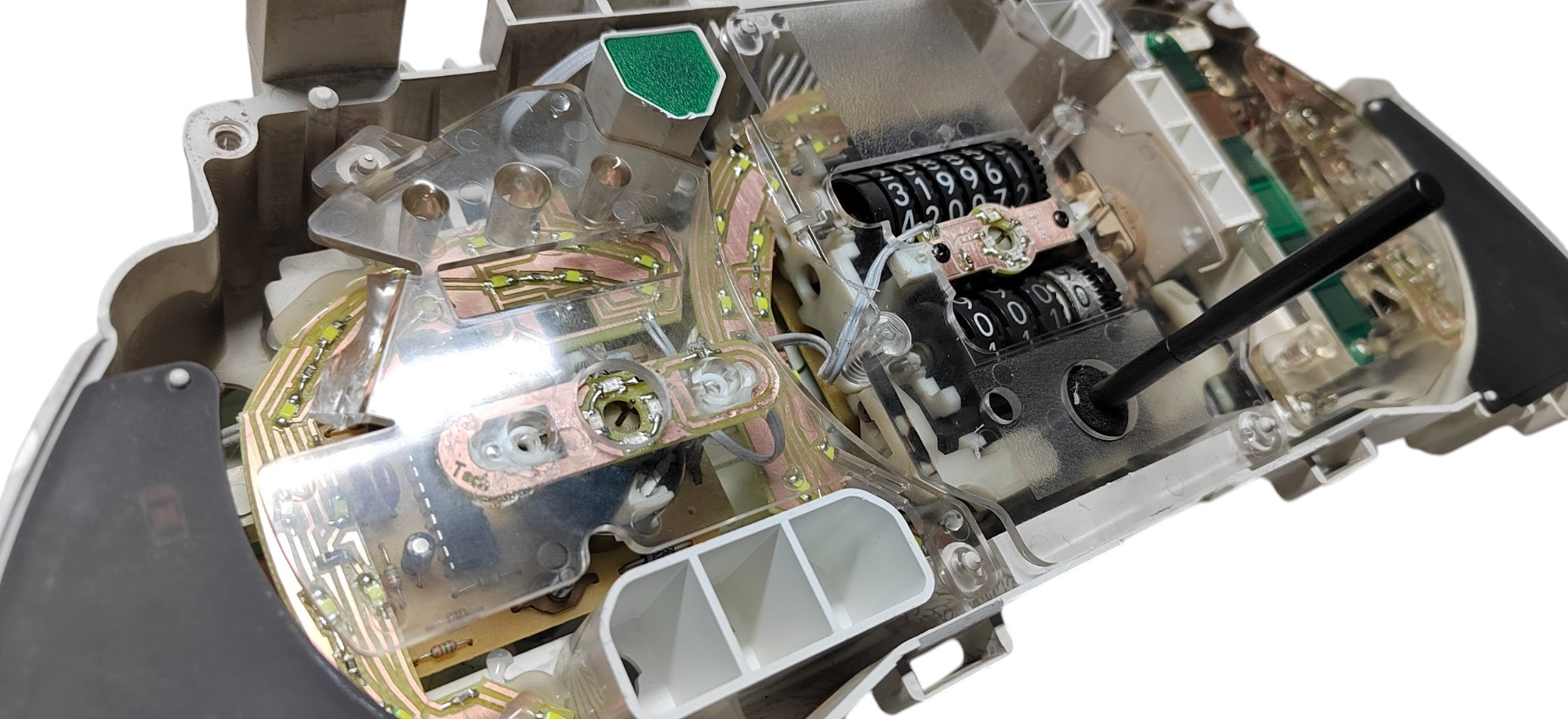

  6. Рассеиватель спидометра - вырезаем в центре полоску (Граница штырьки. Смотреть фото ниже. Лепестки рассеиателя упирающиеся в плату - отрезать). Берём блок спидометра и прикручиваем к нему плату подсветки стрелки, ставим рассеиватель и прикручиваем его. После устанавливаем блок спидометра обратно и прикручиваем его. Платы подсветки тахометра и спидометра приклеить к корпусу термопистолетом.

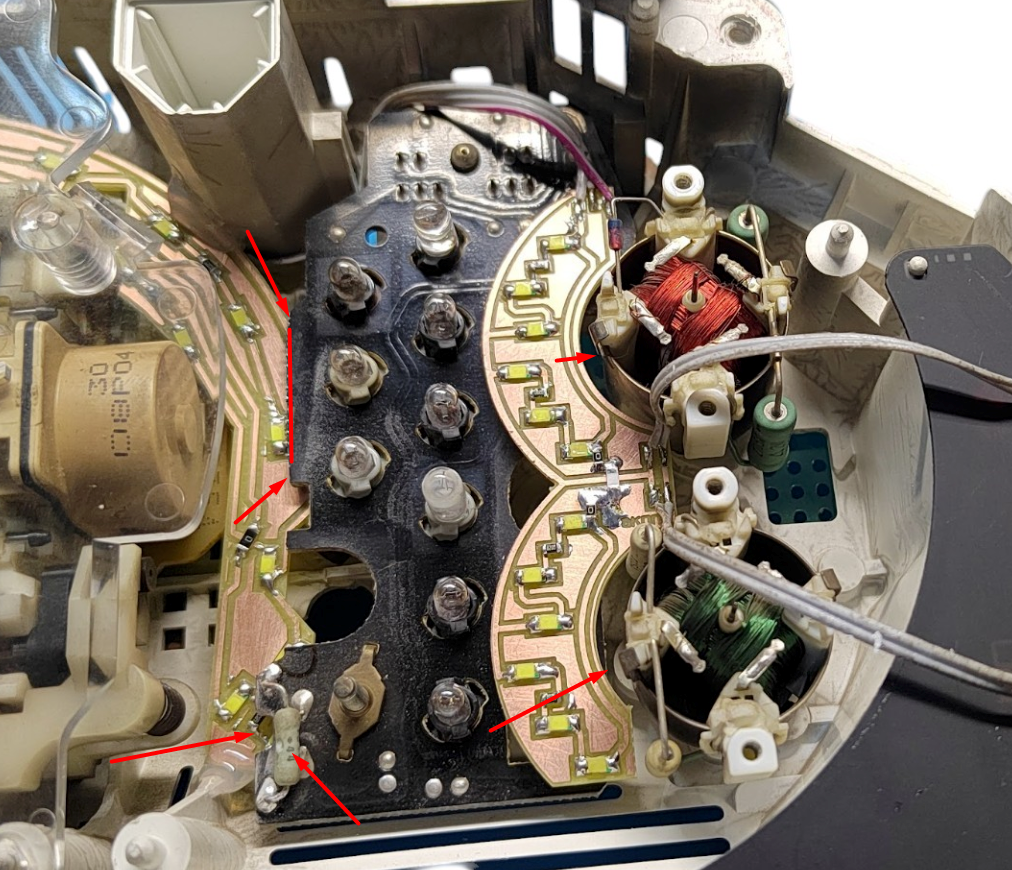

8. Селектор АКПП (в случаи панели на мкпп данный пункт игнорировать). Обязательно достать плату селектора. Её потребуется местами подпилить чтобы не перекрывало светодиоды  и перепаять один резистор (так как он упирается в плату). Два винта которыми прикручивается плата селектора потребуется укоротить так, чтобы они не упирались в плату подсветки шкалы.


9. Плату подсветки шкалы топлива и температуры приклеить термопистолетом к моторам.

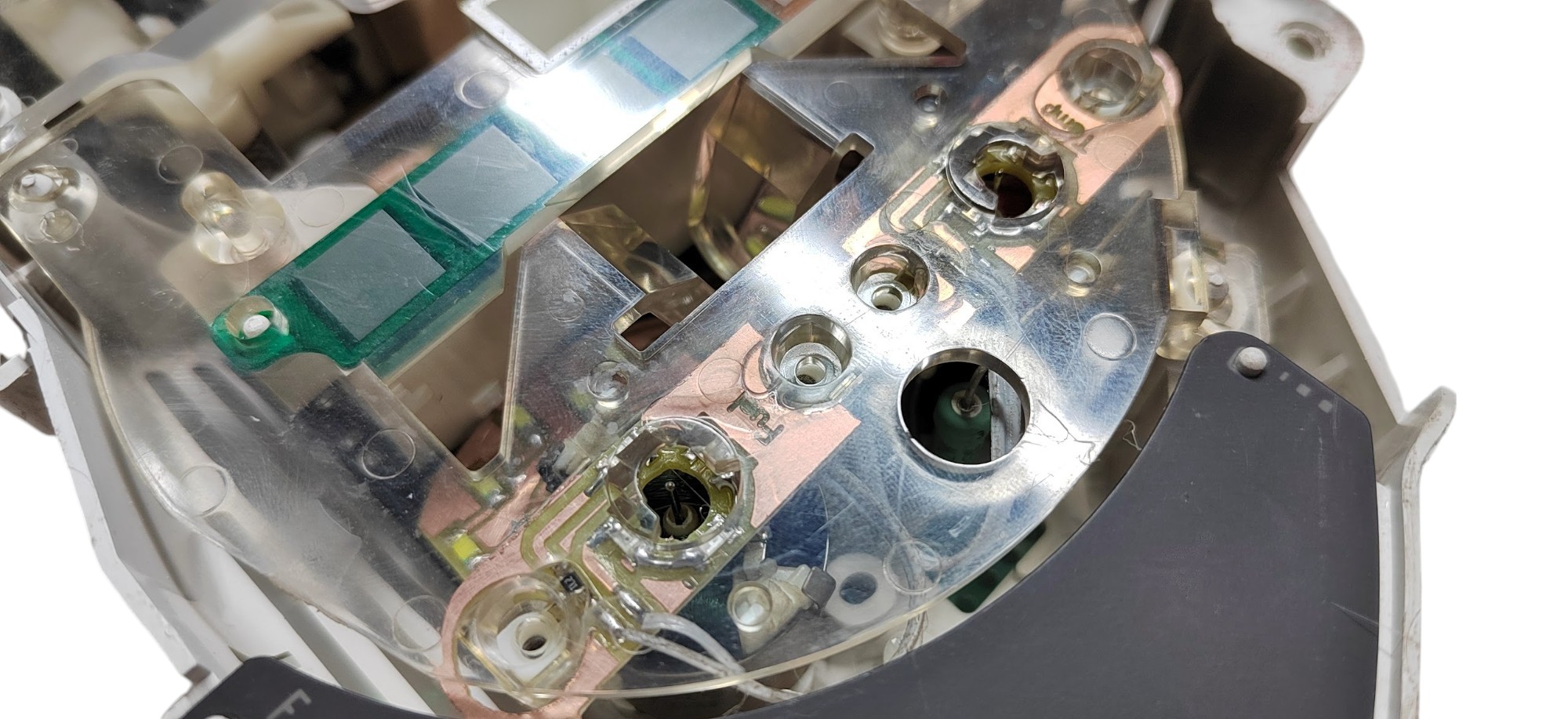

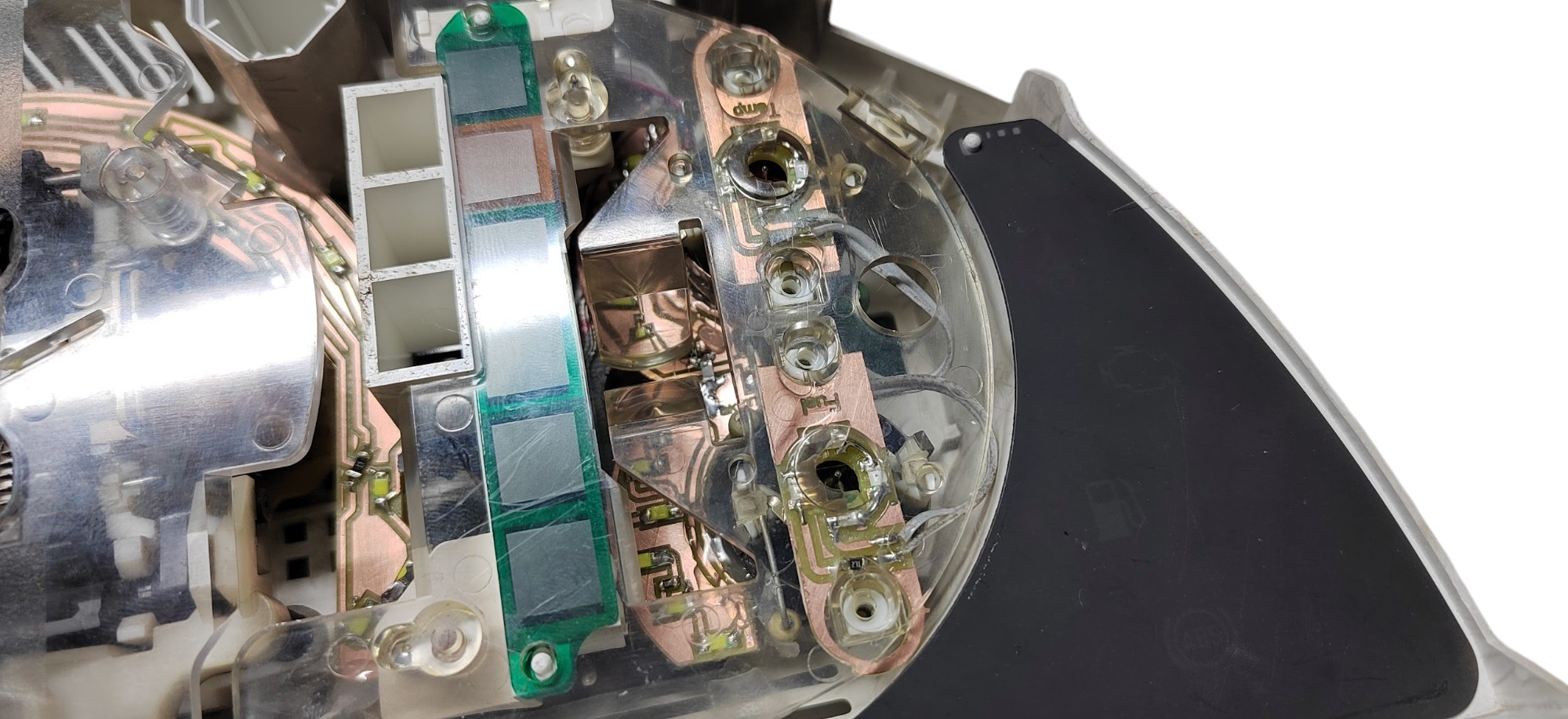

10. Берём акриловый рассеиватель и приклеиваем к нему платы подсветки стрелок как на фото ниже. Ставим на место, прикручиваем.



11. Шкалы обязательно нужно очистить от заводского напыления с обратной стороны. Я делал это гравером. Можно сделать лезвием, но дольше.

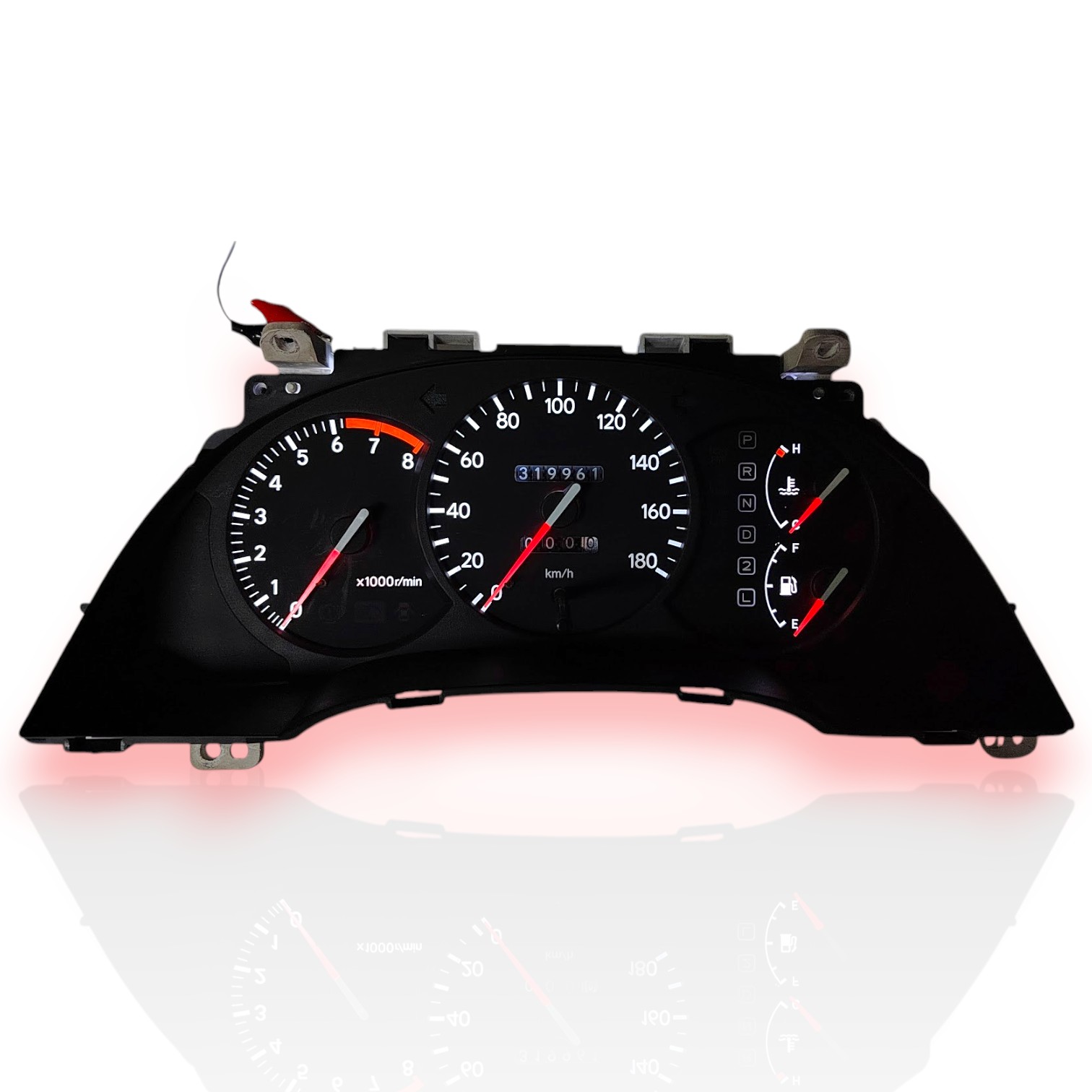

12. Ставим шкалы на место, выставляем стрелки и наслаждаемся результатом =)
