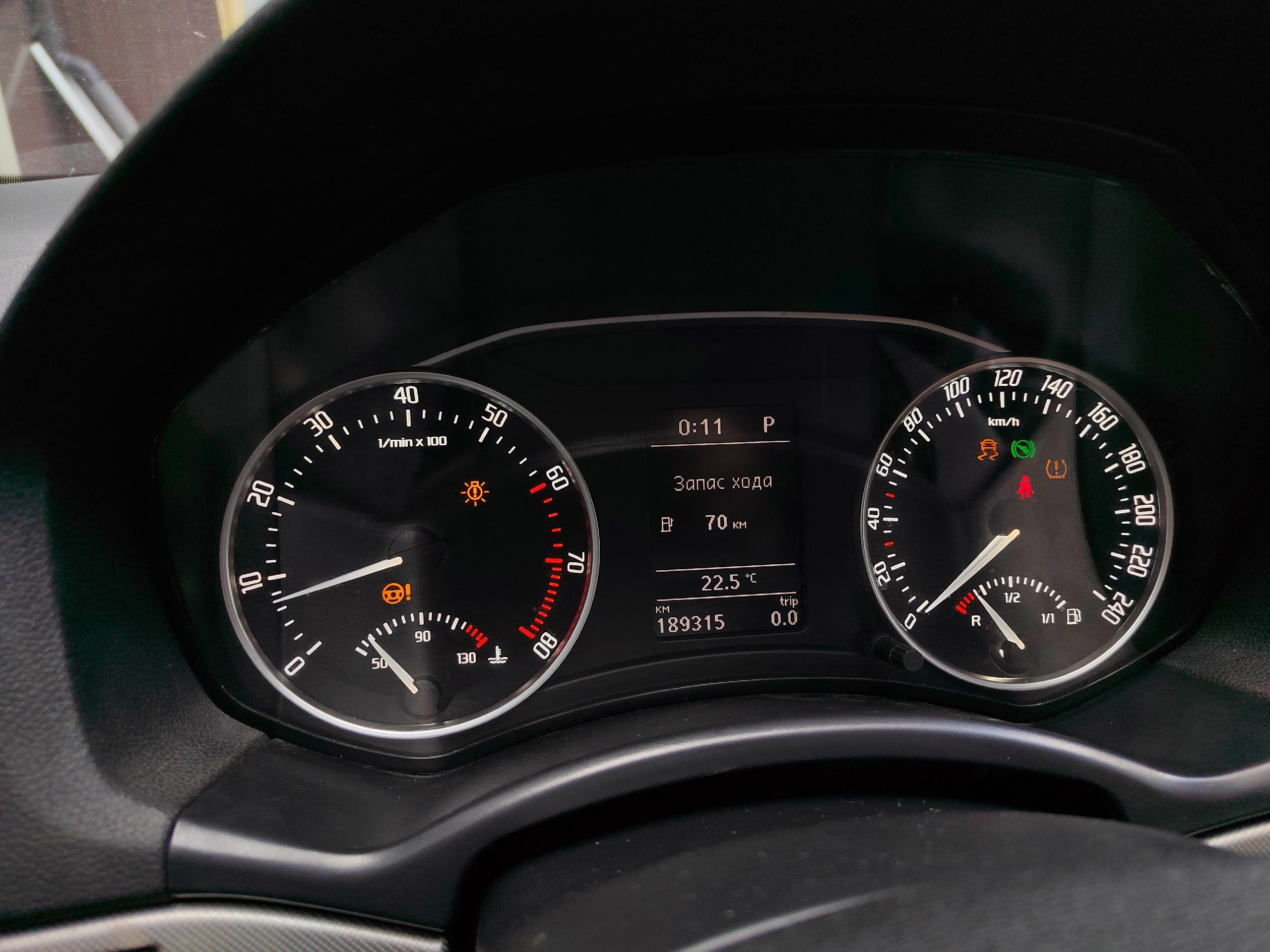

Работа не сложная в целом. Заменили все светодиоды отвечающие за подсветку шкал и стрелок.
Грамотная и подробная инструкция по снятию и разборке приборной панели
1. Подготовка и снятие панели
1.1. Опускание руля
Перед началом работ максимально опустите руль вниз – это обеспечит удобный доступ к приборной панели.
1.2. Демонтаж блока управления светом
-
Нажмите на крутилку блока, поверните её по часовой стрелке и потяните на себя.
-
Блок можно оставить подключённым (проводку отключать не обязательно).
1.3. Снятие боковых накладок
-
По бокам руля расположены серые накладки на защёлках.
-
Справа: подденьте накладку тонким плоским предметом (пластиковой картой или медиатором) и снимите.
-
Слева: подденьте накладку тонким плоским предметом (пластиковой картой или медиатором) и снимите.
1.4. Демонтаж нижней накладки под приборной панелью
-
Потяните накладку на себя – она держится на защёлках.
-
После снятия положите её на руль. Теперь доступны 2 торокса (винты под звёздочку), которые нужно открутить.
1.5. Снятие приборной панели
-
Открутите 2 торокса снизу приборки и под накладками ранее снятыми.
-
В верхней части вставьте плоский инструмент (отвёртку с широким жалом) в щель и аккуратно отщёлкните 2 защёлки.
-
Приборная панель почти свободна, осталось отсоединить провода.
1.6. Отключение проводов и меры предосторожности
⚠ Важно! Перед отключением разъёмов снимите клемму с аккумулятора, иначе возможны ошибки в системе.
-
Если работаете в гараже, просто снимите клемму – машину нельзя будет закрыть с брелока, но это не критично.
-
Если работаете на улице/дома, потребуется два человека:
-
Один закрывает машину изнутри.
-
Второй снимает клемму АКБ.
-
После этого водительскую дверь можно открыть ключом (остальные останутся закрытыми).
-
Отщёлкните разъём приборки, закройте дверь ключом и завершите работу.
-
Как отщёлкнуть разъём:
-
Подденьте сиреневую заглушку вверх, затем потяните разъём.
-
Для подключения опустите заглушку вниз до щелчка.
2. Разборка приборной панели
2.1. Откручивание задней крышки
-
На задней части панели открутите 3 торокса.
2.2. Снятие задней крышки
-
Аккуратно отщёлкните защёлки по периметру – крышка снимется.
2.3. Извлечение внутренних компонентов
-
Достаньте плату.
-
Снятие стрелок: поворачивайте их против часовой стрелки и одновременно тяните на себя.
-
Снятие шкал: просто потяните их вверх.
-

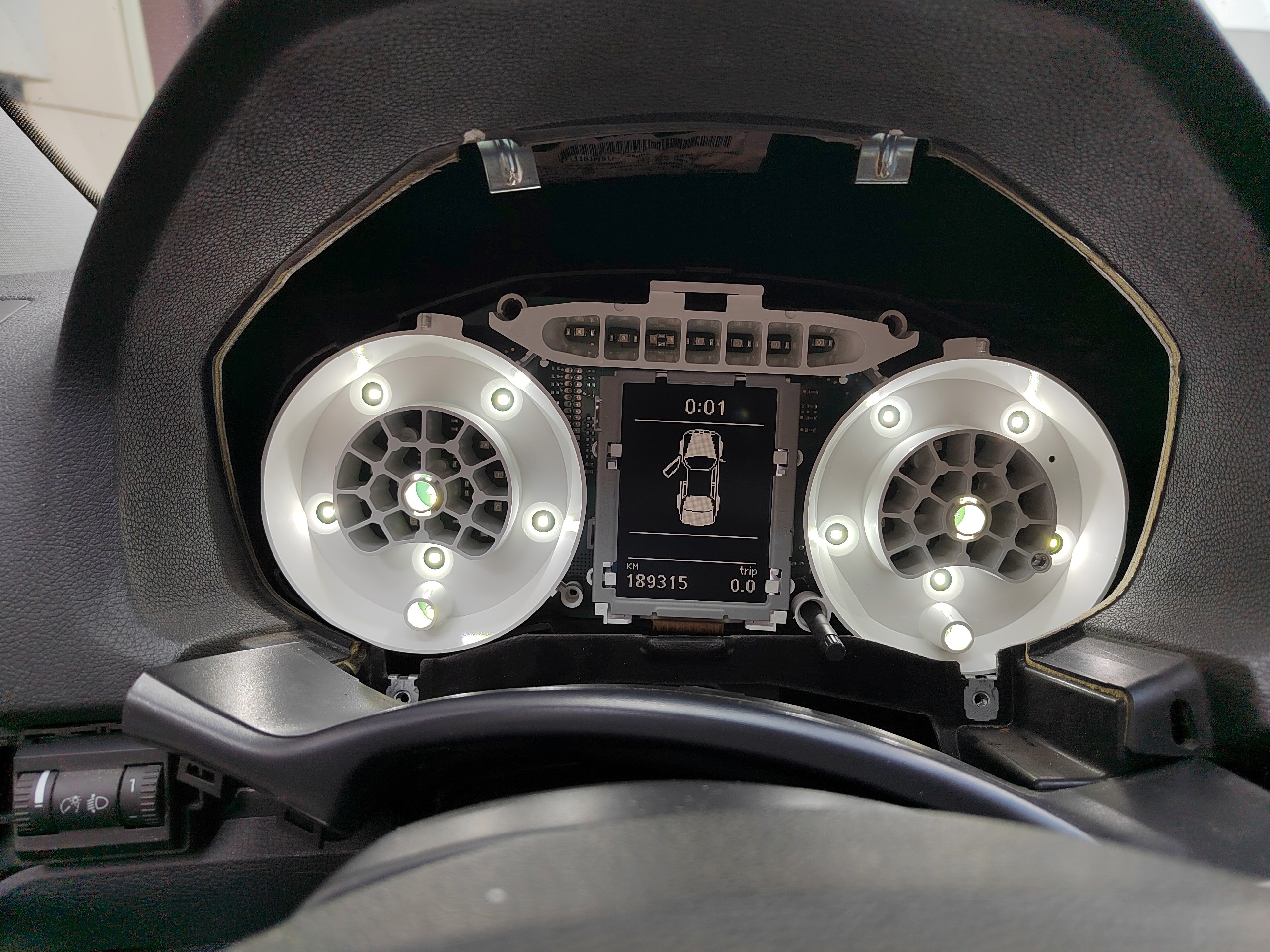

Демонтаж светорассеивателя: отщёлкните 2 защёлки – теперь доступ к диодам открыт.
После этого можно выполнять необходимые работы (замену подсветки, ремонт платы и т. д.). Сборка осуществляется в обратном порядке.
Примечание: Будьте осторожны со стрелками и пластиковыми деталями – они хрупкие! Если стрелки после обратной установки сбились, может потребоваться калибровка (например, через диагностический сканер).
